Trata-se de uma classe especial de vedadores que têm a função de limpar, isto é, não permitir a invasão de impurezas no sistema e proteger assim o equipamento. Servem à raspagem combinada com os movimentos deslizantes ou alternativos, mais do que para vedar, embora também funcione como selo.

O mais comum é o raspador de haste, que evita a introdução de materiais estranhos no interior de um cilindro pneumático ou hidráulico. Neste caso a função é específica. Se for preciso algum tipo de vedação, esta deverá ser feita num alojamento separado, ou por um vedador de haste. Em outras aplicações podem ser previstos raspadores para percorrer superfícies planas ou curvas, usando-se então lâminas retas ou perfiladas.

O anel raspador pode até combinar a função de raspar e vedar. Mas preferencialmente, a função de vedar deve ser de um vedador separado. Existem raspadores de seção retangular, seção chanfrada e seções de forma especial.

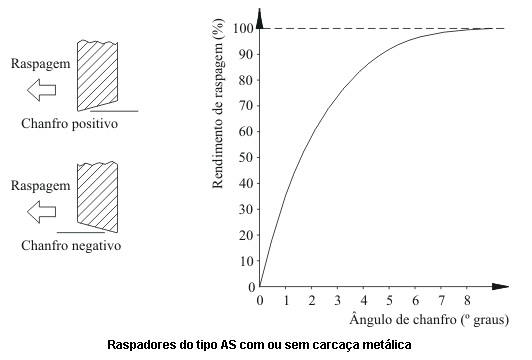

Um anel raspador com seção retangular atua nas duas direções com a mesma intensidade. Com o uso esse raspador pode se sobrepor às partículas de impureza, e para diminuir esse problema, aumenta-se à pressão, o que eleva o nível de atrito. O anel de seção chanfrada é muito mais eficiente para a raspagem, pois o chanfro aumenta a eficiência em uma das direções (ângulo de chanfro positivo) e diminui na outra direção.

Portanto o raspador de seção chanfrada tem função unidirecional, e seu rendimento relaciona-se com o ângulo de chanfro (positivo) adotado. Sua função consiste na remoção de poeira e partículas abrasivas que se depositam nas hastes de sistemas hidráulicos ou pneumáticos, com o objetivo de proteger superfícies internas do equipamento.

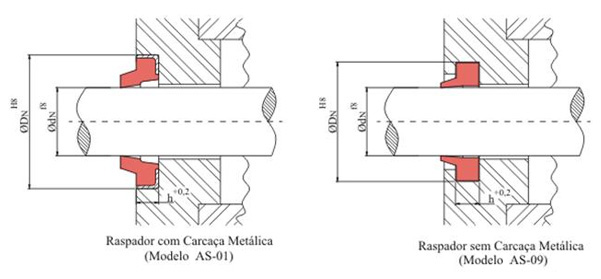

Os modelos sem carcaça metálica possuem uso limitado a pequenos diâmetros, uma vez que grandes diâmetros requerem seções rígidas para evitar o levantamento do lábio provocado pelo movimento ou pela pressão exercida no mesmo. Esses modelos exigem alojamentos com tolerâncias apertadas.

Os modelos com carcaça metálica por possuírem excelente rigidez e configuração geométrica adequada à raspagem são considerados os raspadores de melhor eficiência e denominados anéis raspadores de extremidade aberta.

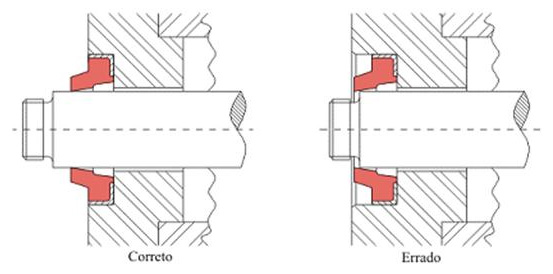

Como montar o Raspador corretamente

A profundidade dos alojamentos dos anéis raspadores deve corresponder à altura menor do raspador, para evitar acúmulo de impurezas entre o alojamento e o lábio de raspagem, o que ocorrerá se o lábio estiver dentro do alojamento.
