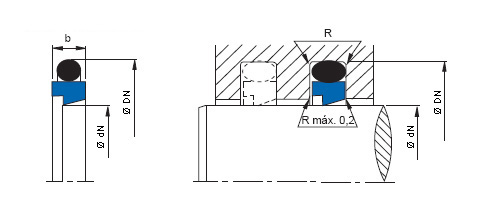

STEP SEAL

O Step Seal é uma vedação unidirecional composta por dois elementos: um O’ring e um anel de PTFE (carregado conforme aplicação), que trabalha diretamente com a superfície dinâmica e tem perfis que garantem um excelente rendimento, durabilidade e eficiência. O O’ring, disponível em borracha nitrílica, viton ou outros materiais de acordo com a aplicação, garante vedação a baixas pressões.

É aplicado em hastes de sistemas hidráulicos com movimento linear, possui boa propriedade de deslizamento, mesmo sem uma boa lubrificação. A aplicação correta da vedação Step Seal proporciona um sistema de vedação confiável em todas as aplicações de altas e baixas pressões, combinadas com ampla gama de velocidade e freqüência.

Vantagens

• Alta resistência ao desgaste;
• Longa vida útil;
• Baixos coeficientes de fricção, eliminando a vibração por atrito;
• Alojamento simples;
• Excelente vedação estática e dinâmica;
• Não adere à superfície dinâmica.

Parâmetros para operação

Pressão: Até 800 bar (11600 psi).
Velocidade: Até 15m/s (movimento linear).
Temperatura de trabalho: de –60°C até 200°C (dependendo do composto do O’ring).
Fluidos: Óleo hidráulico mineral, fluidos hidráulicos levemente inflamáveis, bio-óleo, água e outros.

Material

O PTFE é altamente resistente ao desgaste e graças a sua rigidez, mantém sua forma em condições de operação extrema. Assim como, resiste a praticamente todos os elementos químicos existentes, e também ao tempo e exposição à luz. Seu coeficiente de absorção de umidade é de menos de 0,01%.

Estanqueidade

Uma vedação que seja 100% à prova de vazamento, se justifica somente em alguns casos individuais. A vida útil de uma vedação é prejudicada quando esta trabalha sobre superfícies secas. Por isso, o Step Seal oferece características de fricção hidrodinâmica definida, através de uma ampla gama de pressões e velocidades.

Vida Útil

Como conseqüência das propriedades de baixa fricção e alta resistência ao desgaste dos matérias em PTFE, a vida útil do Step Seal excede amplamente a duração de outras vedações convencionais.

Tabela de Aplicação

Tabela de Tolerâncias

Diâmetro da haste ØdN (mm) Ponto de Contato (mm) Faixa Maior que Até A - 25 0,00 a 0,10 C 25 50 0,10 a 0,15 D 50 100 0,20 a 0,30 E 100 200 0,30 a 0,40 G 200 300 0,40 a 0,50 H 300 500 0,50 a 0,60 I 500 750 0,70 a 0,80 J 750 1000 0,80 a 1,00 K 1000 - 1,00 a 1,20	Diâmetro da alojamento ØDN (mm) Ponto de Contato (mm) Maior que Até - 25 0,50 a 1,00 25 50 1,00 a 1,50 50 100 1,50 a 2,00 100 200 2,00 a 2,50 200 500 2,50 a 3,00 500 1000 3,00 a 3,50 1000 - 3,50 a 4,00
Altura(b) Tolerâncias (mm) Maior que Até - 5 ± 0,10 5 10 ± 0,15 10 - ± 0,20

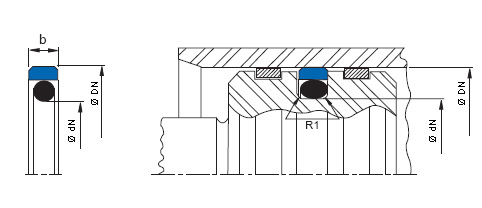

GLYD SEAL

O Glyd Seal é uma vedação composta por dois elementos: um O’ring e um anel de PTFE (carregado conforme aplicação), que trabalha diretamente com a superfície dinâmica e tem perfis que garantem um excelente rendimento, durabilidade e eficiência. O O’ring, disponível em borracha nitrílica, viton ou outros materiais de acordo com a aplicação, garante vedação a baixas pressões.

É aplicado em hastes de sistemas hidráulicos com movimento linear, possui boa propriedade de deslizamento, mesmo sem uma boa lubrificação. A aplicação correta do Glyd Seal proporciona um sistema de vedação confiável em todas as aplicações de altas e baixas pressões, combinadas com ampla gama de velocidade e freqüência.

Vantagens

• Alta resistência ao desgaste;
• Longa vida útil;
• Baixos coeficientes de fricção, eliminando a vibração por atrito;
• Alojamento simples;
• Excelente vedação estática e dinâmica;
• Redução de custos de usinagem de pistões, pois tolera maiores folgas diametrais.

Parâmetros para operação

Pressão: Até 800 bar (11600 psi).
Velocidade: Até 15m/s (movimento linear).
Temperatura de trabalho: de –60°C até 200°C (dependendo do composto do O’ring).
Fluidos: Óleo hidráulico mineral, fluidos hidráulicos levemente inflamáveis, bio-óleo, água e outros.

Material

O PTFE é altamente resistente ao desgaste e graças a sua rigidez, mantém sua forma em condições de operação extrema. Assim como, resiste a praticamente todos os elementos químicos existentes, e também ao tempo e exposição à luz. Seu coeficiente de absorção de umidade é de menos de 0,01%.

Estanqueidade

Uma vedação que seja 100% à prova de vazamento, se justifica somente em alguns casos individuais. A vida útil de uma vedação é prejudicada quando esta trabalha sobre superfícies secas. Por isso, o Glyd Seal oferece características de fricção hidrodinâmica definida, através de uma ampla gama de pressões e velocidades.

Vida Útil

Como conseqüência das propriedades de baixa fricção e alta resistência ao desgaste dos matériais em PTFE, a vida útil do Glyd Seal excede amplamente a duração de outras vedações convencionais.

Tabela de Aplicação

Tabela de Tolerâncias

Diâmetro da camisa ØDN (mm) Ponto de Contato (mm) Faixa Maior que Até A - 25 0,00 a 0,10 C 25 50 0,10 a 0,15 D 50 100 0,20 a 0,30 E 100 200 0,30 a 0,40 G 200 300 0,40 a 0,50 H 300 500 0,50 a 0,60 I 500 750 0,70 a 0,80 J 750 1000 0,80 a 1,00 K 1000 - 1,00 a 1,20	Diâmetro da alojamento ØdN (mm) Ponto de Contato (mm) Maior que Até - 25 0,50 a 1,00 25 50 1,00 a 1,50 50 100 1,50 a 2,00 100 200 2,00 a 2,50 200 500 2,50 a 3,00 500 1000 3,00 a 3,50 1000 - 3,50 a 4,00
Altura(b) Tolerâncias (mm) Maior que Até - 5 ± 0,10 5 10 ± 0,15 10 - ± 0,20
